珠海三一重工第二期宿舍熱水工程案例

工廠熱水工程方案設計參數：

1、工廠員工宿舍熱水，自動定壓供水。

2、要保證合理的水溫和穩定的水壓。

3、大概600人左右的工廠熱水工程，安裝花灑洗浴。每人50L熱水，每天用熱水量在30噸左右。

4、要求采用太陽能+空氣能熱水工程。

5、供水方式：自動定壓供水。

6、出水溫度：55℃（溫度可達60℃）。

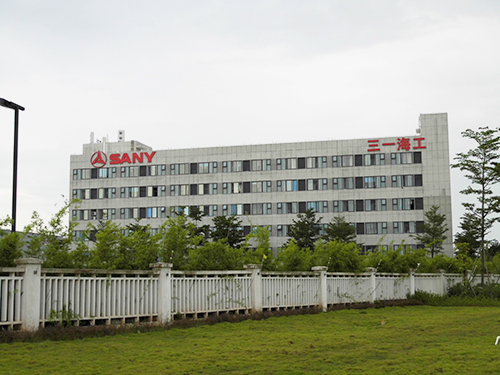

三一重工工廠熱水工程整體圖

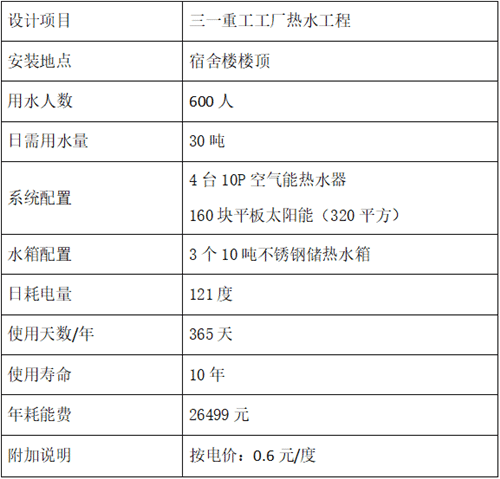

三一重工工廠熱水工程方案：

1、工廠熱水工程用水量按50L/人個計算。600人×50L/人=30000L，預計用水量每天30噸。

2、為減少的熱損失，提高節能性，水箱均采用高密度聚氨脂整體發泡厚度50mm，保溫效果佳。

3、在三一重工員工宿舍樓頂安裝4臺JBRN-10SR循環式空氣能熱水器，3個10噸的保溫水箱，160塊太陽能平板（320平方），自動定壓供水，定溫回水，整個系統全自動控制。

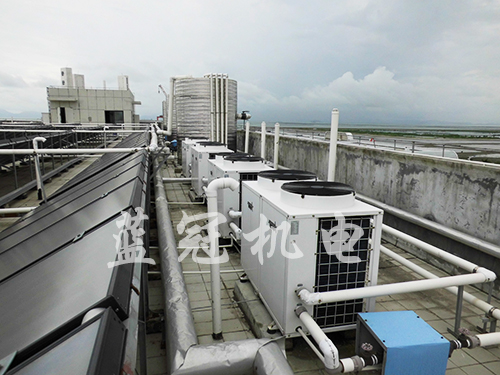

三一重工工廠熱水工程細節圖
